Il-Magni tal-Istampar ta 'Zhejiang Dai Co., Ltd huwa wieħed mill-manifatturi u l-fornituri l-aktar affidabbli ta' 2050yq die cutter tat-tarf ta 'quddiem bi tqaxxir sħiħ fiċ-Ċina. Jekk int ser tixtri bl-ingrossa ta 'skont 2050yq tarf ta' quddiem die cutter bi tqaxxir sħiħ, merħba tikseb kwotazzjoni mill-fabbrika tagħna. Il-magni personalizzati kollha huma ta 'kwalità għolja u prezz kompetittiv.
Parametru Tekniku
|
1.die qtugħ |
ċatt |
|
2.max.daqs tal-karta |
2070 * 1420mm |
|
3.min.daqs tal-karta |
800 * 700mm |
|
4.max.die-daqs tat-tqattigħ |
2050 * 1400mm |
|
5.min.mouth daqs |
8mm |
|
6.max.working pressjoni |
450t |
|
7.skop ta 'applikazzjoni |
Karta mmewġa bi ħxuna ta' Inqas minn jew ugwali għal 8.5mm, disponibbli fil-gradi E, B, C, A, u AB |
|
preċiżjoni tat-tqattigħ 8.die |
± 0.3mm |
|
9.max.working veloċità |
3500 It-tieni/T |
|
10.pre-għoli tal-istivar |
600mm |
|
11.collection munzell għoli |
1300mm |
|
qawwa tal-mutur 12.main |
30kw |
|
13.rated qawwa |
61kw |
|
piż 14.machine |
48t |
|
dimensjoni 15.overall |
13006 * 5272 * 3060mm |
|
Parametri tal-konfigurazzjoni teknika |
||||
|
numru tal-ordni |
appellazzjoni |
speċifikazzjonijiet |
Oriġini tad-Ditta |
rimarki |
|
1 |
klaċċ pnewmatiku |
100B-390/ 1060 |
Tanchen Kunshan |
|
|
2 |
transformer tal-frekwenza |
- |
Hui Xun Jun |
|
|
3 |
Kontrollur Loġiku programmabbli |
DVP-60ES |
Ġunju Chuang |
|
|
4 |
Kontrollur Loġiku programmabbli |
FE615H, 15 pulzier |
Fanyi/Kunlun |
|
|
5 |
mutur prinċipali |
Qawwa: 7.5 kW/800; |
ZhuiQiu |
|
|
6 |
mutur għalf/rukkell |
Qawwa: 0.75 kW |
LiBang |
|
|
7 |
imbotta-buttuna |
ZB2-BS54C u mudelli oħra |
Schneider Franza |
|
|
8 |
relay elettriku |
RJ2S-CL-D24 |
Senle |
|
|
9 |
relay ta' stat solidu |
SSR-25DD ,25A |
Yangming Tajwan |
|
|
10 |
fotoelettriku |
ESB-Z30N |
Meiji |
|
|
11 |
Modulu ta 'estensjoni |
JunChuang |
||
|
12 |
provvista ta 'vultaġġ stabbilizzat |
XiMeng |
||
|
13 |
swiċċ tal-limitu |
Delixi |
||
|
14 |
swiċċ 'il quddiem |
MingZhi |
||
|
15 |
qafas |
7mm |
pjanċa tal-azzar tal-manganiż |
|
|
16 |
komponent pnewmatiku |
SanChi |
||
|
17 |
pompa taż-żejt |
pompa vane |
||
|
18 |
mutur servo |
0.4KW (RuiNeng) |
||
|
19 |
dentizzjoni |
|||
|
20 |
katina tas-sewqan tas-snien tal-ger |
TYC Tajwan |
||
|
21 |
Ktajjen oħra tat-trasport |
TYC Tajwan |
||
|
22 |
Kap Feida |
Xichang Shanghai |
||
|
23 |
kodifikatur |
Omron Ġappun |
||
|
24 |
dudu u tagħmir |
Zhiyuan |
||
|
25 |
pompa tal-vakwu |
BeiKe |
||
|
26 |
circuit breaker |
Delixi |
||
|
27 |
limitatur tat-torque |
MiShenJin |
||
|
28 |
separatur intermittenti |
Tajwan |
||
|
29 |
li jkollhom |
NSK Ġappun |
||
|
30 |
fann tar-radjatur |
- |
||
|
31 |
pompa tal-lubrikazzjoni elettrika tal-mikrokompjuter |
Tong Zheng |
||
|
32 |
Materjal tal-ġisem |
Ħadid duttili QT600-3 |
||
Nota: Għal kwalunkwe magna f'dan il-kuntratt, il-partijiet mixtrija għandhom jiġu sostitwiti b'komponenti ta'-marka ekwivalenti ta' mill-inqas l-istess kwalità bħall-marka attwali waqt titjib jew sostituzzjoni tat-tagħmir. Il-bejjiegħ jirriserva d-dritt li jagħmel tali sostituzzjonijiet mingħajr avviż minn qabel.
Zhejiang DAI'S istampar magna ko,. Ltd serje D ċatt die qtugħ tagħmir b'konfigurazzjoni ta 'hardware avvanzati jistgħu jiġu applikati għal impressjoni korrugati, kartun konkavi u konvessi fl-ippakkjar roduction, u jiżguraw preċiżjoni għolja andquality. Meta mqabbel ma 'mudelli simili fis-suq, għandu l-vantaġġi li ġejjin.
|
Nru. |
Serje D |
Mudell komuni |
|
1 |
L-użu ta 'ħadid fondut nodulari QT600-3, proċess ta' tkessiħ avvanzat, iżid is-saħħa, jiżgura s-sigurtà tal-wallboard tal-fuselage. |
Materjal komuni huwa faċilment deformat |
|
2 |
Uża mekkaniżmu intermittenti importat biex tagħmel il-magna taħdem bla xkiel u tnaqqas il-falliment. |
It-tmexxija tkun interrotta |
|
3 |
Il-magna kollha tuża berings importati NSK mill-Ġappun biex ittejjeb il-ħajja tas-servizz tagħha. |
Il-bearings domestiċi għandhom ħajja qasira ta 'servizz u sostituzzjoni li tieħu -ħin |
|
4 |
Il-magna kollha tuża komponenti importati minn Honeywell, Omron, il-Ġappun u Schneider, Franza. |
Xi komponenti domestiċi għandhom ħajja qasira ta 'servizz u sostituzzjoni li tieħu -ħin. |
|
5 |
L-aluminju tal-avjazzjoni importat jintuża fit-toothrow. |
Il-toothrow komuni huwa faċli li jintlibsu |
|
6 |
L-eżattezza tat-tqattigħ tad-die hija ta '0.1 mm, u l-magna tista' taħdem b'veloċità massima ta '8000 folja fis-siegħa. (Referenza għall-Mudell 800) |
Bil-mod u ineffiċjenti |
|
7 |
Il-krankxaft u d-dudu jadottaw materjal importat Ġermaniż, it-tifi ta 'frekwenza għolja, preċiżjoni għolja, qatt deformat |
Il-ksur se jseħħ jekk il-ħin ta' ġiri ta'-veloċità għolja huwa twil wisq. |
|
8 |
L-użu tas-Sistema ta 'Induzzjoni Infrared biex ittejjeb is-Sigurtà Prestazzjoni |
Huwa perikoluż għall-operatur. |
|
9 |
Katina tas-sewqan bl-użu tal-IWIS Ġermaniż biex tnaqqas ir-rata ta 'falliment |
Katina tinkiser faċilment |
|
10 |
Il-mutur prinċipali juża Honeywell, l-Istati Uniti, biex jiżgura bla xkiel tħaddim tal-magna. |
It-tmexxija tkun interrotta |
|
11 |
L-użu tal-iswiċċ tal-arja Franċiż Merlin Rilan jiżgura li kull wieħed operazzjoni pnewmatika hija preċiża. |
Se jkun hemm żbalji fil-konnessjoni pnewmatika |
|
12 |
Il-qafas tal-pjanċa huwa magħmul minn materjal ta 'liga ta' saħħa għolja u apparat pnewmatiku li jbiddel il-pjanċa jintuża biex iħaffef it-tibdil tal-pjanċa. |
Il-bidla tal-qafas tieħu ħafna żmien |
|
13 |
Is-sistema fotoelettrika Omron tintuża. |
Riskju operattiv |
|
14 |
It-tabella tal-ġbir tal-karta-għandha l-funzjonijiet tal-ġenb ġbir-karta u kampjunar bla waqfien-. Jista' jaħdem mingħajr ma jieqaf u jiċċekkja l-istatus tal-qtugħ tad-die-fi kwalunkwe ħin. |
Jeħtieġ ħafna nies biex joperaw u għandu ċertu periklu. |
|
15 |
Is-sistema tal-lubrikazzjoni sfurzata tiżgura provvista normali taż-żejt fil- rotazzjoni prinċipali u għeluq awtomatiku mingħajr żejt |
Żejt insuffiċjenti se jilbes il-magna |

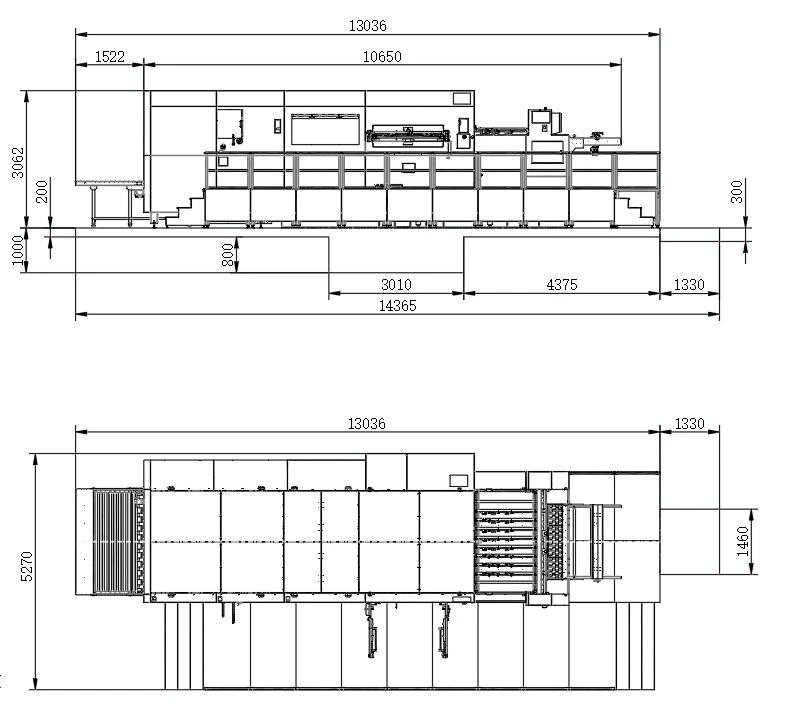

Tpinġija tal-installazzjoni
|
Nru. |
Oġġett |
Privattiva Nru. |
|
1 |
Struttura ta 'l-istampa tal-karti għall-użu fl-uffiċċju |
ZL201720069870.3 |
|
2 |
Mekkaniżmu Idrawliku Operattiv Sikur |
ZL201820530673.1 |
|
3 |
Tip Ġdid ta 'Mekkaniżmu Idrawliku tas-Sigurtà |
ZL201820531716.8 |
|
4 |
Diska li ddur ta' appoġġ ta' magna tal-qtugħ tad-die- |
ZL201820328948.3 |
|
5 |
Apparat tal-parentesi tal-pjanċa tal-ippumpjar tal-magna tat-tqattigħ tad-die |
ZL201820328769.X |
|
6 |
Apparat ta' Kombinazzjoni li jillimita l-Ivvjaġġar ta' Tliet Fażi ta' Qtugħ ta' Die Magna |
ZL201820328766.6 |
|
7 |
Unità ta 'tmigħ tal-magna tal-qtugħ tad-die |
ZL201820328715.3 |
|
8 |
Pressjoni Idrawlika b'Żona Operattiva Weqfin Sikura |
ZL201820530679.9 |
|
9 |
Apparat ta 'l-Irfigħ tal-Karta għal Cutter Awtomatiku tal-Karta li Jogħla |
ZL201620152380.5 |
|
10 |
Mekkaniżmu Flessibbli għall-Ippressar tal-Karta |
ZL201620153462.1 |
|
11 |
Apparat għall-Irfigħ tal-Karta tal-Kumpens |
ZL201620153185.4 |
|
12 |
Il-mekkaniżmu b'apparat ta 'rfigħ tal-karta aġġustabbli |
ZL201620151556.5 |
|
13 |
Mekkaniżmu b'apparat ta 'rfigħ tal-karta |
ZL201620152456.4 |
|
14 |
Mekkaniżmu tal-ippressar tal-karta |
ZL201620155418.4 |
|
15 |
Mekkaniżmu |
ZL201620152945.X |
|
16 |
Mekkaniżmu tal-uffiċċju |
ZL201720067280.7 |
|
17 |
Swiċċ tas-sigurtà |
ZL201720068618.0 |
|
18 |
Mekkaniżmu għall-użu fl-uffiċċju. |
ZL201720067278.X |
|
19 |
Mekkaniżmu tal-ippressar tal--karta tal-ibbilanċjar waħedha- |
ZL201720069514.1 |
SERJE MUDELL TAGĦNA:
|
800 serje |
|
|
D800S |
Magni Awtomatiċi tal-Qtugħ Die |
|
1060 serje |
|
|
D1060 |
Magni tal-Qtugħ Semi-Awtomatiku |
|
D1060S |
Magni Awtomatiċi tal-Qtugħ Die |
|
D1060SQ |
Magni Awtomatiċi tal-Qtugħ Die Bi Stripping |
|
1300/1500/1650 Serje ta 'skop doppju tal-kartun korrugat |
|
|
D1300/1500/1650 |
Magni tal-Qtugħ Semi-Awtomatiku |
|
D1300/1500/1650S |
Awtomatizzata-Magni tal-Qtugħ Manwali tad-Die |
|
D1300/1500/1650S |
Awtomatizzata -Magni tal-Qtugħ Manwali Bi Tqaxxir |
|
1300/1500/1650 Serje speċjali korrugati |
|
|
D1300/1500/1650QY |
Magna tal-qtugħ tad-die tat-tmigħ tal-karta tat-tarf ewlieni kompletament awtomatika (b'ġbir awtomatiku tal-karti tal-kejl) |
|
D1300/1500/1650SQ |
Tmigħ tal-karta tat-tarf ta 'quddiem kompletament awtomatiku, qtugħ tal-iskart u magna tat-tqattigħ tad-die (b'ġbir awtomatiku tal-karti tal-kejl) |
MAGNA TA 'L-ISTAMPAR TA' ZHEJIANG DAI, LTD.
Lista tal-partijiet tal-magni tal-qtugħ tad-die
|
Nru. |
Lista tal-partijiet |
Qty |
Rimarka |
|
1 |
Magna sħiħa |
1 |
|
|
2 |
Pjanċa tal-azzar tat-tqattigħ tad-die |
1 |
Sett wieħed ġie installat fuq il-magna |
|
3 |
Qafas tal-qtugħ tad-die |
2 |
Sett wieħed ġie installat fuq il-magna, u s-sett l-ieħor huwa ppakkjat separatament |
|
4 |
Ringiela tas-snien li taqbad il-karta |
1 |
|
|
5 |
pilloli tas-snien |
10 |
|
|
6 |
Magna manwali tat-tindif tal-iskart |
1 |
|
|
7 |
Magna tat-tikkettjar |
1 |
Sett wieħed ġie installat fuq il-magna |
|
8 |
Roti bil-pil |
2 |
|
|
9 |
Rota tal-gomma użata għall-ippressar tal-karta |
2 |
|
|
10 |
kaxxa tal-għodda |
1 |
|
|
11 |
Il-labra ta 'fuq użata għat-tindif tal-iskart |
20 |
|
|
12 |
Il-labra t'isfel użata għat-tindif tal-iskart |
20 |
|
|
13 |
Ħowlder tal-labra (nofs) |
6 |
tul: 192, Jiangnan Jingjie Moffa Numru: 608215-12 |
|
14 |
Sedil twil fiss |
20 |
(30 * 16 * 78) Jiangnan Jingjie Moffa Numru: 608215-12 tul: 80 |
|
15 |
Blokk tal-ikklampjar |
20 |
Nota: Il-qafas tal-qtugħ tad-die, sett wieħed fuq il-magna, sett wieħed fl-aċċessorji, il-pjanċa tal-azzar ġiet installata fuq il-magna.
DAI'S MAGNA TAL-ISTAMPAR CO., LTD
Dai's Printing Machinery Co, Ltd huwa permezz ta 'produzzjoni Postpress tagħmir għandu storja twila ta' Ruian City, Provinċja ta 'Zhejiang, fabbrika tal-magni tal-istampar Xinhua mal-kumpanija Franċiża Bafang, fl-1993 bħala joint venture, tippjana investiment totali ta' 19-il miljun dollaru, tkopri erja ta '50000 metru kwadru. Isem tal-kumpanija mill-viċi president oriġinali tal-NPC Long Fei personalment kiteb, li jinsab fix-xenarju sabiħ tal-Provinċja ta 'Zhejiang Żona ta' Żvilupp Ekonomiku tal-Belt ta 'Lishui u l-park industrijali tal-fittings tal-karozzi u l-muturi internazzjonali Ruian, it-traffiku huwa konvenjenti ħafna. S'issa, il-prodotti ewlenin ta 'Dai inbiegħu f'aktar minn 50 pajjiż u reġjun tal-Istati Uniti, Brittanja, Franza, Italja, Russja, Brażil u oħrajn.
Għal aktar minn 30 sena, glorjuża tagħna saret membru taċ-Ċina Printing Industry Printing Machinery Industry Association, u kienet l-Amministrazzjoni Statali tal-kwalità u s-superviżjoni teknika ta 'kampjuni ta' kwalifikati, il-cutter QZH1300 rebaħ l-evalwazzjoni teknika provinċjali ta 'prodotti ġodda, ingħata t-titlu ta' prodotti teknoloġiċi famużi u eċċellenti, kaptan numru ta 'privattivi nazzjonali, għandu pentahedron ċentru ta' magni u robot ta 'preċiżjoni għolja, ċentru tal-magni u preċiżjoni tal-plażma. fuq tagħmir ta 'kontroll numeriku tal-kompjuter aktar minn 150 sett, skorta għall-produzzjoni ta' prodotti ta 'kwalità eċċellenti.

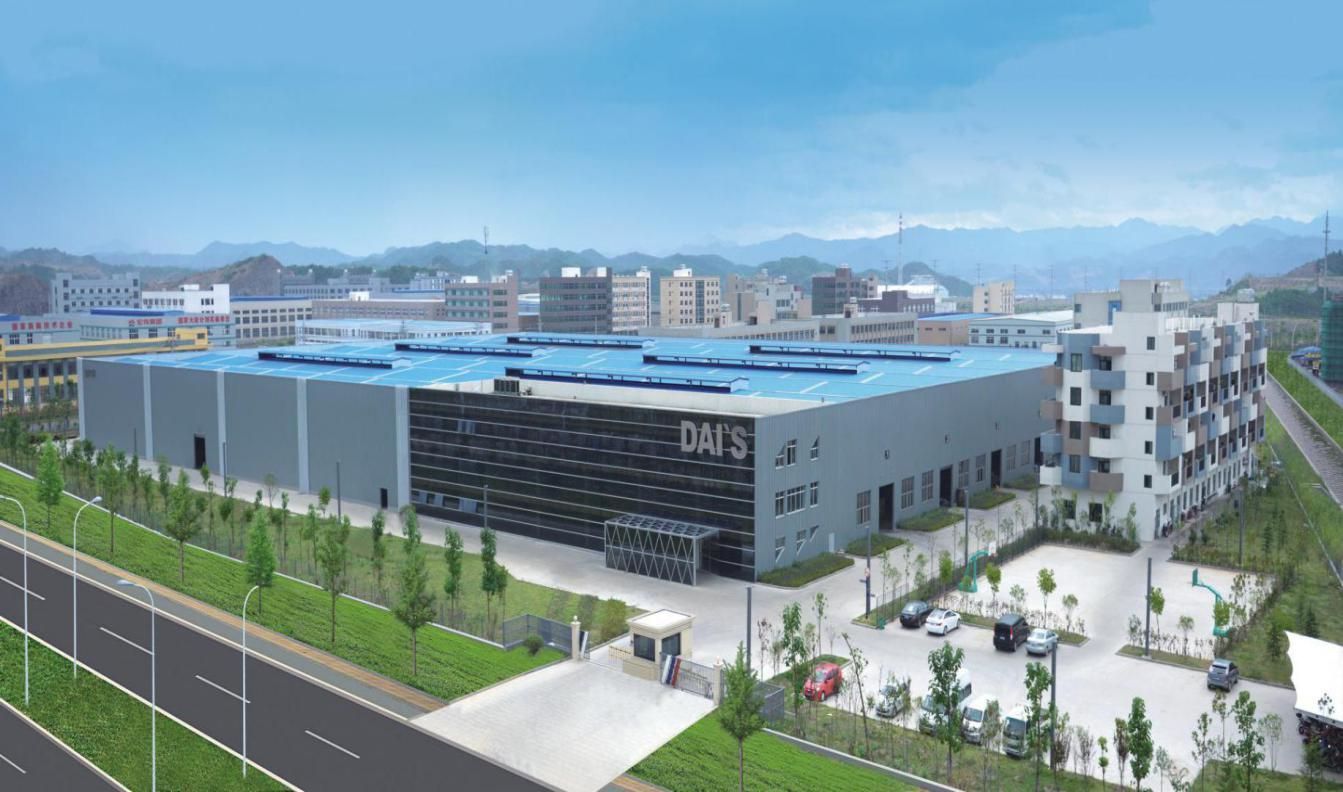

RITRAT TAL-KUMPANIJA
Dettalji tal-magni
Prinċipju tal-mod tax-xogħol tal-parti tat-tarf ewlieni
Jadotta materjal ta 'grad ta' l-ikel 304, mingħajr pressjoni u disinn uniku ta 'scratch-, li jista' jimminimizza l-grif fuq il-karta opposta, speċjalment il-karta tal-istampar bil-kulur peritoneali.
Jadotta materjal ta 'grad ta' l-ikel 304, mingħajr pressjoni u disinn uniku ta 'scratch-, li jista' jimminimizza l-grif fuq il-karta opposta, speċjalment il-karta tal-istampar bil-kulur peritoneali.
Dettalji tal-magniPrinċipju tal-mod tax-xogħol tal-parti tal-għalf tal-karta

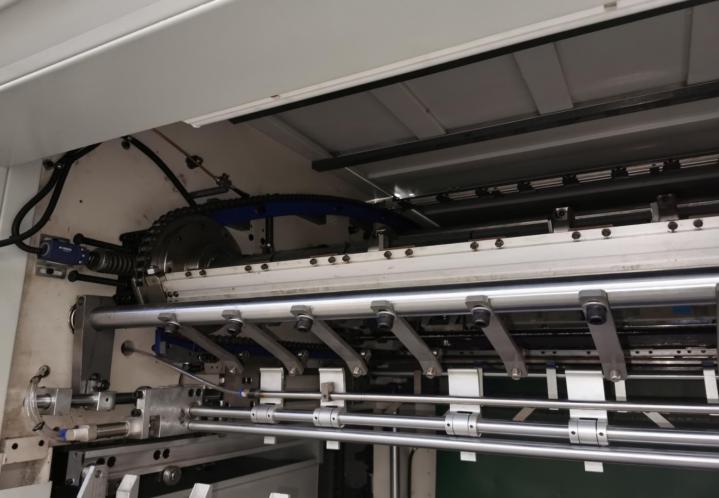

Stand tal-għalf tal-karta
* Is-sistema ta 'kontroll avvanzata tintuża biex tikkontrolla l-apparat tal-veloċità tat-tmigħ tal-karta biex tagħmel il-kunsinna tal-karta skaduta u tnaqqas il-ħabta.
* Rilevatur doppju fotoelettriku.
* Importazzjoni conveyor belt karta.
* Ultra-Rota tat-trasport tal-karta tal-polyurethane Reżistenti għall-Ilbes.
* Roti tal-gomma aġġustabbli u roti tal-pinzell jiżguraw pożizzjonament preċiż tal-wasla ta 'quddiem u tar-ritorn tal-ġenb.
Gauge ta 'quddiem / tal-ġenb
* -Test minn qabel jiżgura r-rata tal-wasla tal-karta.
* L-użu ta' gauges ta' ġibda doppja tax-xellug u tal-lemin biex tissodisfa rekwiżiti differenti ta' reġistrazzjoni tal-istampar.
* Karta tal-istampa tal-folja tal-azzar, forza uniformi u affidabbli.
Dettalji tal-magniPrinċipju tal-mod tax-xogħol tal-parti tat-tqattigħ tad-die
Parti tal-qtugħ tad-die
* Il-partijiet li jġorru l-pressjoni huma ħadid duttili ta 'saħħa għolja-QT600-3, fondut b'teknoloġija speċjali, b'saħħa għolja u deformazzjoni permanenti.
* Nikil-kromju-molibdenu-crankshaft tal-azzar tad-deheb bi proċess speċjali għall-azzar importat mill-Ġermanja.
* It-Tajwan importa tagħmir u dudu ultra-xedd-reżistenti.
* Apparat tat-tidwir tal-mudell tal-għodda konvenjenti u veloċi.
* Sistema qawwija ta 'lubrikazzjoni tal-provvista taż-żejt.
* Mekkaniżmu intermittenti ta 'preċiżjoni għolja ta' 240 grad.
* Apparat ta 'qfil pnewmatiku huwa sigur u veloċi.
* Ġonta li jdur b'veloċità għolja.
* Pressjoni massima hija 300 tunnellata (pressjoni massima tat-tip ta 'l-istampa hija 600 tunnellata).
* Bl-użu ta 'mutur ewlieni avvanzat ta' honeywell (konfigurazzjoni mhux obbligatorja), il-veloċità tat-tqattigħ tad-die tista 'tilħaq 7500 folja fis-siegħa.
* Il-qafas tal-pjanċa tal-qtugħ tad-die-jadotta sistema ta 'pożizzjonament intermedju b'apparat ta' irfinar-fin.
* Skrin b'kulur-doppju juri l-istat tax-xogħol tal-magna fi kwalunkwe ħin.
* Ikkonfigura s-sistema tat-tkessiħ tal-arja taż-żejt
Dettalji tal-magniPrinċipju tal-mod ta 'ħidma tal-parti elettrika
Teknoloġija ta' tqassim mingħajr-kuntatt
* Il-magna kollha tadotta l-Amerikana Meiji u l-Franċiż schneider electric. Komponenti biex jiżguraw tħaddim stabbli tal-magna.
Dettalji tal-magni Prinċipji tal-mod tax-xogħol għas-sezzjoni tal-għalf tal-karta
sezzjoni li tirċievi l-karta
Is-sistema awtomatika ta' allinjament tal-karta għandha daqqa ta' arja b'passaġġ doppju-għall-ġbir uniformi tal-karta fil-ħxuna kollha. L-unità tal-ġbir tal-karta tinkorpora pannell tal-kontroll għal tħaddim intuwittiv. Sensuri fotoelettriċi jiżguraw allinjament preċiż, filwaqt li s-sistema awtomatika ta 'kontroll tal-irfigħ bi protezzjoni tal-katina prinċipali tipprevjeni l-irtirar tal-karta.
Il-konfigurazzjoni tal-katina bis-snien tinkludi sistema ta 'lubrikazzjoni awtomatika, u l-apparat ta' ġbir awżiljarju tat-tip purtiera-jopera kontinwament. Sistema ta 'kampjunar ta' spezzjoni ta 'folja pnewmatika* hija integrata, flimkien ma' apparat awtomatiku ta 'tikkettar u għadd.
Dettalji tal-magniPrinċipji tal-mod tax-xogħol tad-Dipartiment tal-Ġestjoni tal-Iskart

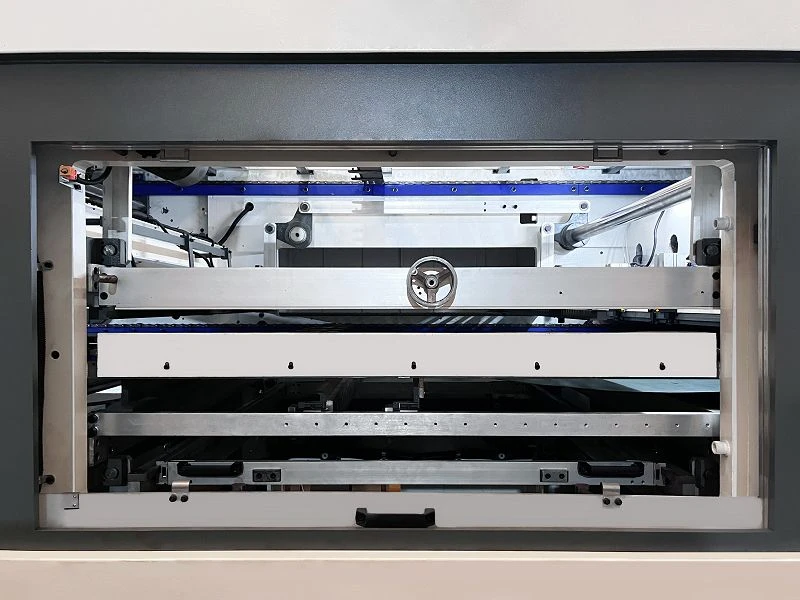

Tindif tal-iskart tat-tip ta' pjanċa-(fakultattiv)
* Is-sistema kompleta tat-tindif tal-iskart tneħħi sewwa l-iskart mit-truf tal-gidma tal-karta u tarmihom permezz tal-conveyor belt.
* Bl-użu tas-sistema ta 'pożizzjonament ċentrali, il-qari tal-provi huwa mgħaġġel u l-aġġustament huwa konvenjenti.
* Jista 'jneħħi b'mod effettiv toqob żgħar interni u truf tal-iskart fuq l-erba' naħat, u jħalli biss il-prodott lest.
Wiri tat-Tagħmir
Servizz wara l-bejgħ
DAI'S magna tal-istampar ko,. Ltd minbarra li jippossjedi ċertifikat ta 'kwalifika tal-prodott, garanziji tal-magna tal-qtugħ tad-die:
1. Il-magna ta 'l-indentazzjoni tat-tqattigħ die ċatt tal-kumpanija tagħna tissodisfa r-rekwiżiti tal-istandard ta' kwalità stipulat fl-istandard nazzjonali JB/T 8116.1-1998.
2. Tibda mit-tlestija tal-installazzjoni u l-ikkummissjonar tal-prodott, il-kumpanija tagħna se tipprovdi 12-il xahar fl-istat ta 'manutenzjoni u użu korrett. Manutenzjoni b'xejn, servizz ta 'manutenzjoni ta' ħajja-tul "ħlief ħsara mill-bniedem- u użu mhux xieraq" għas-suq domestiku, xerrej ta 'pajjiż ieħor jeħtieġ li jħallas l-ispiża kollha tal-inġinier.
3. Partijiet tal-magni bil-ħsara minn fatturi mhux-umani matul il-perjodu tal-garanzija għandhom jiġu sostitwiti mingħajr ħlas, esklużi partijiet bil-ħsara minn irregolaritajiet jew tħaddim ħażin ta 'oġġetti tal-konsum tal-magni kkawżati minn operaturi, u l-ispiża tal-partijiet għandha tiġi ċċarġjata.
4.Il-prezz tal-ispare parts barra l-perjodu tal-garanzija għandu jkun l-inqas prezz ex-fabbrika tal-Kumpanija tagħna.
5. Minbarra l-konfigurazzjoni standard tal-magna stipulata fil-kuntratt, il-klijenti jeħtieġu aċċessorji addizzjonali bl-inqas prezz ex-fabbrika tal-kumpanija tagħna.
6.Il-partijiet ewlenin tal-magna tal-qtugħ tad-die-u l-bażi, 'l fuq u' l isfel pjattaformi, wallboard biex jimplimentaw manutenzjoni ta 'kwalità tul il-ħajja u għas-suq domestiku, xerrej ta' pajjiż ieħor jeħtieġ li jħallas l-ispiża kollha tal-inġinier.
7.Il-partijiet għandhom jiġu fornuti sa 7 ijiem.
Ix-xerrej tal-pajjiż 8.Other jeħtieġ li jħallas l-ispiża kollha tal-inġinier.

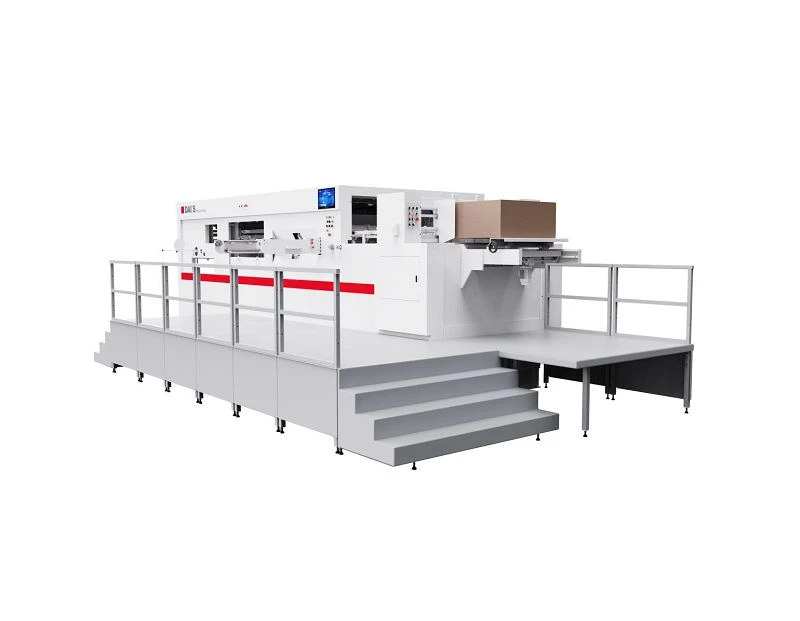

It-tags Popolari: 2050yq tarf ta 'quddiem die cutter bi tqaxxir sħiħ, iċ-Ċina 2050yq tarf ta' quddiem die cutter b'manifatturi ta 'tqaxxir sħiħ, fornituri
